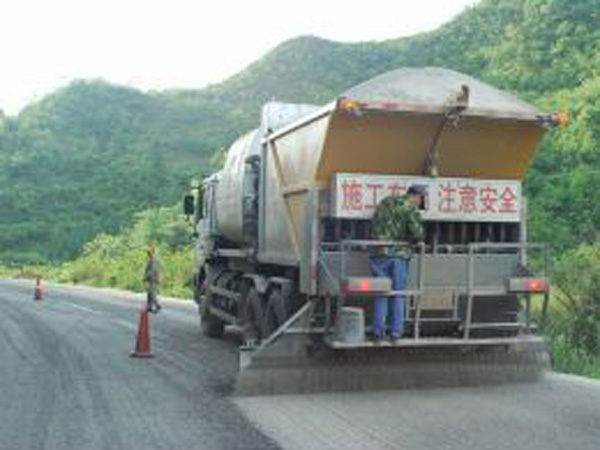

乳化沥青碎石封层施工图

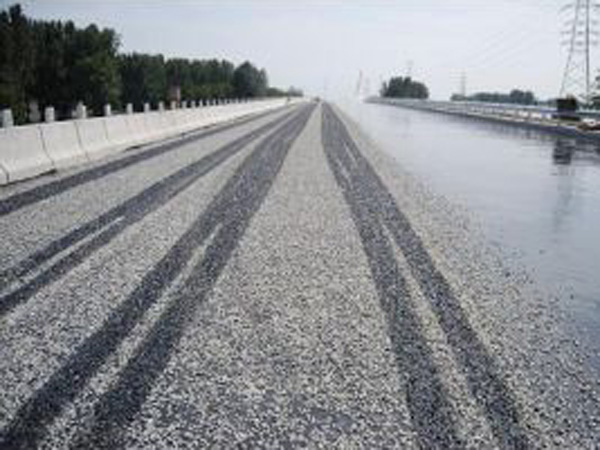

乳化沥青碎石封层效果图

乳化沥青碎石封层施工流程

 1)乳化沥青的制备

　　改性乳化沥青是以乳液状高分子聚合物对乳化沥青进行改性或者以高分子聚合物改性沥青进行乳化所 得到的产品。乳化沥青类型根据集料品种及使用条件选择。阳离子乳化沥青可适用于各种集料品种，阴离 子碱性石料。乳化沥青的破乳速度、粘度宜根据施工方法选择。

　　根据设计要求确定制备乳化沥青用的基质沥青和乳化剂。采用二次热混合工艺制备乳化沥青。将乳化 剂溶于一定量的水，再加入胶乳和稳定剂，调节适宜的pH值，最后将混合溶液加热至一定温度；同时将沥 青加热至一定的温度(加热温度根据基质沥青和乳化剂经试验确定，一般不超过180℃)，按批复的设计配合 比确定的油水质量比加入到上述乳化剂溶液中，经胶体磨高速剪切直至得到均匀一致的沥青乳液。
　　
　　乳化沥青宜存放在立式罐中，并保持适当的搅拌，贮存期以不离析、不冻结、不破乳为度。2.2乳化改 性沥青撒布
　　封层采用乳化改性沥青表面处治，使用电脑主控全自动沥青撒布车喷洒乳化改性沥青，保证洒布量和 洒布效果。在常温下撒布，封层乳化沥青用量：1 kg/m2～1.2 kg/m2。撒布时稳定撒布车速度以保证喷洒 量，喷油管与路面垂直并有适当高度，要求撒布均匀、不露白、不重不漏，且不得在表面形成堆积。封层 撒布后，用全自动碎石撒布车撤布规定规格(3 mm～5 mm)的石料。
　　在喷洒封层油时，在洒布车喷油管外端设置遮护铁皮或使用塑料薄膜对硬路肩、路缘石、护栏柱等设 施进行遮挡，以防被沥青污染。
　　沥青撤布注意事项如下：①沥青撤布前应对下承层认真处理，保持干净、干燥；②施工期间如遇下雨 ，应在下承层充分干燥的条件下撒布；③在撒布过程中，撒布车应保持匀速行驶，确保撒布均匀；④在撒 布过程中，应注意接头的处理。主要包括横向接头和纵向接头的处理。横向接头的处理：在横向接头的位 置，再次施工时可在每次横向接头撒布前采用油毡或土工布等物将已撒布路段覆盖住，然后进行撒布。纵 向接头的处理：在第二次撒布时，在纵向应与前次撒布的沥青有一定量的重叠。重叠宽度一般为两个相邻 喷头的间距。注意保证最外侧喷头与接头边缘在同一条线上。
　　
　　2)石料撒布
　　为使沥青薄膜不受破坏，并为摊铺机提供施工平台，乳化改性沥青洒布后，用金自动碎石撒布车撒布 石屑，撒布虽为7方，1000m29方／1 000 m2，现场施工时根据实际情况进行调整，以满足覆盖率在70％左 右。撒布时要求车辆倒向行使，车速稳定、撒布均匀、美观，如有漏撒或堆积，则及时处理。撒布沥青的 长度应与撒布石屑的能力相匹配，避免沥青洒布和石屑撒布的时间间隔太长。
　　碎石撒布的注意事项如下：①乳化沥青撒布完后，石屑撒布车立即进行集料撒布，以便沥青和集料能 有效的黏结。②碎石撒布量：石灰岩石料(规格3 mm～5mm)，撤布量一般为：7 kg／m2～9 kg／m2。③注意 碎石的撒布均匀，应控制撒布车辆在启动阶段的控制，及交接处的控制，不能出现漏撒和重叠现象。有此 现象时。应及时采取人工处理。
　　
　　3)碾压
　　碎石撒布后，用20 t胶轮压路机碾压2遍，以保证石料和乳化改性沥青粘结嵌挤密实。碾压时注意不要 在碾压面上调头、急刹车，避免破坏封层。

乳化沥青碎石封层施工注意事项

　①当在被磨损的旧路面上铺筑稀浆封层时，施工前应先修补坑槽、整平路面；②稀浆封层施工时应在干 燥情况下进行；③稀浆封层施工应使用稀浆封层铺筑机，其工作速度宜匀速铺筑，应达到厚度均匀，表面 平整的要求；④稀浆封层铺筑后，必须待乳液破乳、水分蒸发、干燥成型后方可开放交通，当需要加快破 乳时，可采用一定数量的水泥或消石灰粉作填料；⑤稀浆封层施工气温不得低于10％1；⑥及时封闭交通， 避免二次污染；⑦无关车辆通行，施工车辆不得在施工段上刹车、转弯、调头。
